貝雷橋的主梁由桁架單元、桁架銷子、端柱、加強弦桿、桁架螺栓、弦桿螺栓等構成。?

1．桁架單元（桁架片）和桁架銷子

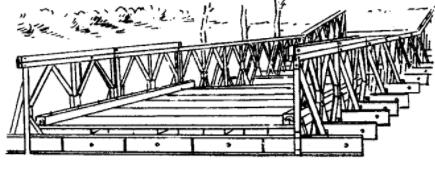

貝雷橋

（1）桁架單元：由上、下弦桿，豎桿和斜撐焊接而成。上、下弦桿的一端為陰頭，另一端為陽頭，在陰、陽頭上都有銷子孔。兩節桁架拼接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔，插上銷子。桁架各孔的用途如下：弦桿螺栓孔用于拼裝雙層或加強橋梁時，將桁架螺栓或弦桿螺栓插入弦桿螺栓孔內，使雙層桁架或桁架與加強弦桿連接起來；支撐架孔用來安裝支撐架。

當桁架用作主梁時，用中間兩個孔，用作橋腳時，用端部?jī)蓚€(gè)孔，以加強兩排桁架間的聯系；風構孔用于連接抗風拉桿；端豎桿上的支撐架孔，用于安裝支撐架、斜撐和聯板；橫梁夾具孔用于安裝橫梁夾具。下弦桿上設有4塊橫梁墊板，墊板上有栓釘，用于限定橫梁的位置。? 每片桁架重265千克；肩抬需作業手4人，手抬則需8人；如將上、下弦桿的加強弦桿連接后再用手抬，則需增加4人。
