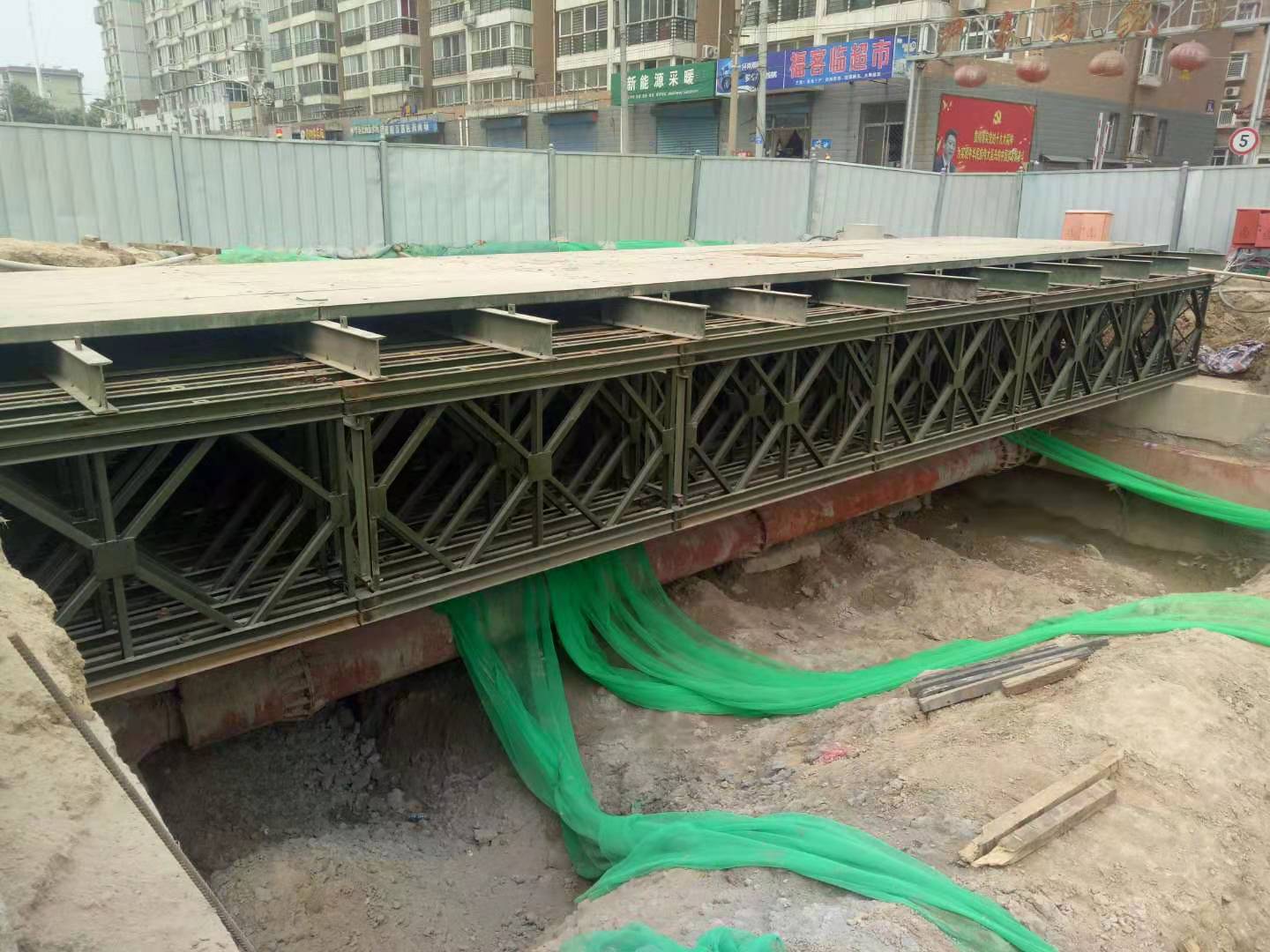

貝雷梁   貝雷片的加工

貝雷片通常由上、下弦桿、豎桿及斜桿經焊接構成，上下弦桿的頂端有陰陽接頭，接頭上一般配有杵架連接銷孔。

貝雷片的弦桿由兩根10號槽鋼背靠背組合而成，在下弦桿上，常焊有多個帶圓孔的鋼板，在上、下弦桿內配有螺栓孔，用以和加強弦桿及雙層桁架連接之用，在上弦桿內部，有連接支撐架的四個螺栓孔，中間兩個孔是用來供雙排或多排桁架同節連接使用，兩端的兩孔是跨節間連接用的。多排貝雷片作梁或柱時，必 須用支撐架對上下兩節貝雷片接合部進行加固。

貝雷片通常由上、下弦桿、豎桿及斜桿經焊接構成，上下弦桿的頂端有陰陽接頭，接頭上一般配有杵架連接銷孔。貝雷片的弦桿由兩根10號槽鋼背靠背組合而成，在下弦桿上，常焊有多個帶圓孔的鋼板，在上、下弦桿內配有螺栓孔，用以和加強弦桿及雙層桁架連接之用，在上弦桿內部，有連接支撐架的四個螺栓孔，中間兩個孔是用來供雙排或多排桁架同節連接使用，兩端的兩孔是跨節間連接用的。多排貝雷片作梁或柱時，必 須用支撐架對上下兩節貝雷片接合部進行加固。

貝雷支的結構鉆孔灌注樁

貝雷支撐架下部結構鉆孔灌注樁的施工工藝：

1、先填寫書面開工申請報告，經監理工程師批準后方可開工；

2、以監理工程師簽認的導線點作為基準點，用紅外線測距儀對其進行放樣；

3、準確放出樁位后埋設護筒，經監理工程師復核并確認無誤后，再用經緯儀引出樁位控制柱；

4、鉆孔擬采用回旋鉆，專輯就為首先要安裝好鉆架及起吊機系統，將鉆機調平。
